Các vấn đề của hệ thống MATV-CATV

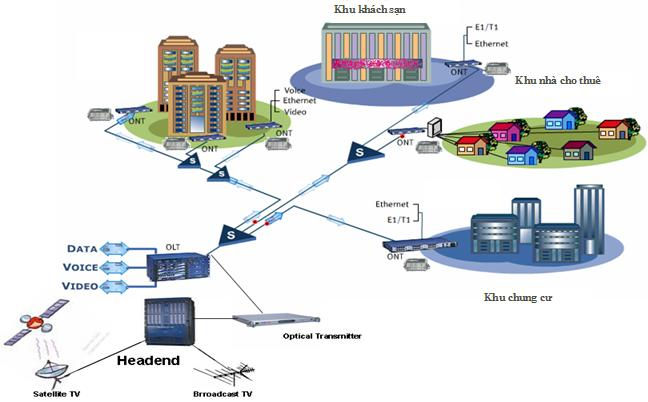

Ứng dụng của hệ thống MATV-CATV

Lắp đặt cho tòa nhà, chung cư, các khu dân cư, khách sạn ,khu nghỉ dưỡng.

Các suy hao của hệ thống MATV-CATV

Các suy hao tính theo độ suy giảm tối đa (tại tần số 1000Mhz), cụ thể như sau:

Suy hao qua bộ rẽ nhánh

Bộ tape là thiết bị phân chia tín hiệu thành nhiều đầu ra không cân bằng. Mức tín hiệu tại đầu OUT = mức tín hiệu tại đầu IN - 3.5dB. Mức tín hiệu tại các đầu TAPE bằng nhau và bị suy giảm so với mức tín hiệu đầu vào tùy theo loại tape. Có các mức suy hao như -6.5dB, -8.5dB, -12.5dB,

Suy hao qua bộ chia

Bộ chia tín hiệu truyền hình cáp là thiết bị phân chia tín hiệu thành nhiều đầu ra. Mức tín hiệu tại các đầu ra đều bằng nhau và bị suy giảm so với mức tín hiệu đầu vào tùy theo loại bộ chia.

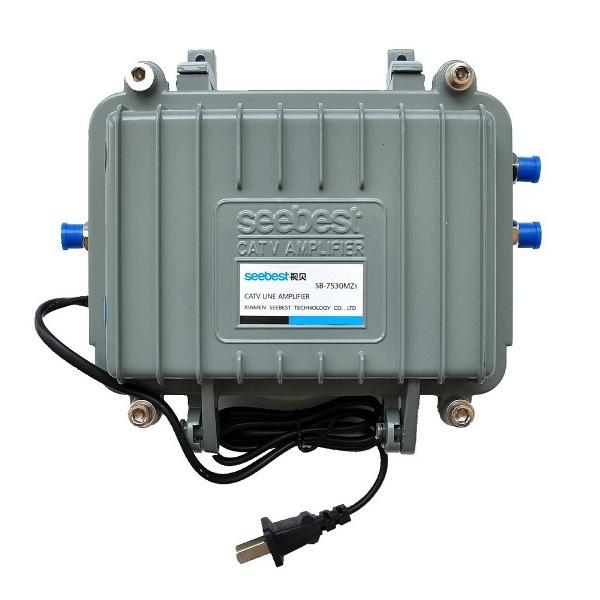

Bộ khuếch đại

Do tín hiệu đi từ anten xuống bị suy hao khi qua hệ thống mạng cáp và bộ chia, do vậy hệ thống MATV ,CATV cần sử dụng các bộ khuếch đại tín hiệu truyền hình cáp. Các bộ khuếch đại này chỉnh được mức khuếch đại đầu ra. Độ khuếch đại tối đa thường đạt mức +40dB.

Suy hao qua mạng cáp

Mạng cáp trong hệ thống MATV thương được sử dụng gồm có 2 loại cáp chính. Cáp RG6 thường được sử dụng trên các mặt bằng tầng, từ tủ tầng đến các ổ cắm. Cáp RG11 thường được sử dụng cho hệ thống mạng cáp trục đồng.

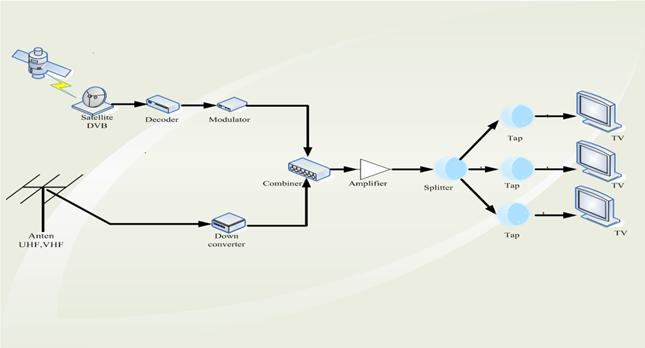

Nguyên lý cơ bản của việc thiết kế hệ thống MATV

Hệ thống MATV là đảm bảo chất lượng hình ảnh và âm thanh tại tất cả các ổ cắm đều tốt, không bóng, nhiễu. Cụ thể là mức tín hiệu đầu ra tại tất cả các điểm TV phải trong phạm vi cho phép (65 - 75dB). (Nếu mức tín hiệu < 65, chất lượng hình ảnh ko đạt yêu cầu, mức tín hiệu > 75, hình ảnh sẽ bị xuyên nhiễu).
