LNB là gì? LNB và linh kiện truyền hình cáp có liên quan

LNB là gì?

LNB là viết tắt của Low noise block downconverter: là bộ chuyển đổi tần số sóng vệ tinh từ cao xuống thấp hơn IF (trung tần 950 – 2150MHz ), có tần số dao động nội LO (Local Oscilator Frequency ) riêng. Đồng thời khuếch đại nhiễu thấp tín hiệu trung tần để chuyền đi trong cáp đồng trục 75Ω. LNB được đặt tại điểm hội tụ sóng của chảo. Hay nói cách khách đây là bộ thu tín hiểu sóng vệ tinh và chuyển đổi nó thành sóng trung tần IF (intermediate Frequency) đểchuyền đi trong cáp đồng trục tới đầu thu giải mã sóng vệ tinh.

BẠN NÊN DÀNH THỜI GIAN XEM THÊM CÁC LOẠI LNB VÀ GIÁ CẢ CỦA LNB

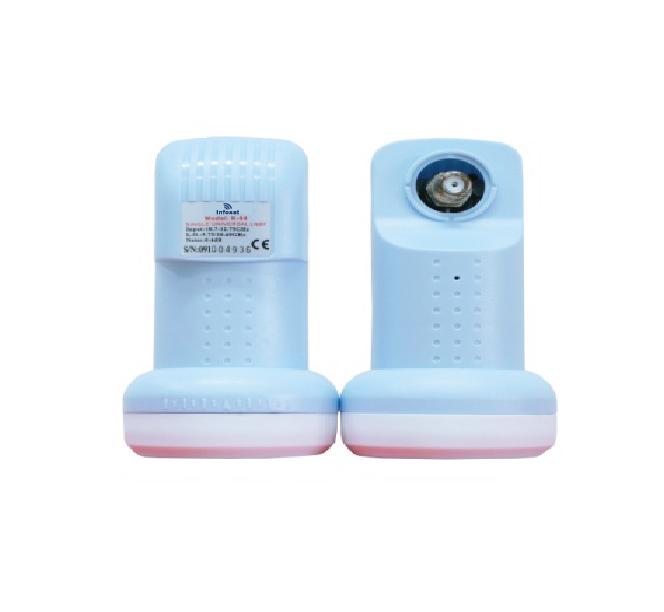

Cấu tạo LNB

LNB là gì? LNB giá bao nhiêu, LNB và linh kiện truyền hình cáp có liên quan

LNB gồm có phần ống dẫn sóng, kim thu( 1-2kim), thanh chống nhiễu, mạch chuyển đổi trung tần và khuếch đại nhiễu thấp, và ống dẫn sóng trung tần đầu ra (output).

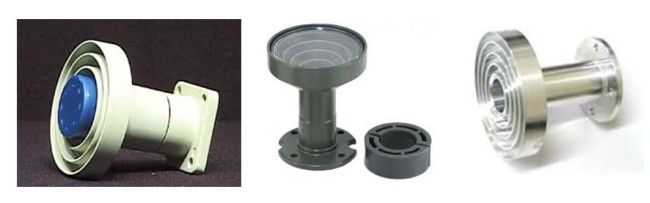

- Ống dẫn sóng: làm bằng kim loại thường là ống có hình tròn, đây cũng là nơi hội tụ sóng. Có rất nhiều loại ống dẫn sóng khác nhau tùy thuộc vào loại LNB. Một số loại ống dẫn sóng:

LNB là gì? LNB giá bao nhiêu, LNB và linh kiện truyền hình cáp có liên quan

- Kim thu: là thanh kim loại dài khoảng 2cm được đặt bên trong ống dẫn sóng. Tùy thuộc vào loại LNB có số kim thu khác nhau thường là 2 kim thu hoặc một kim thu. Nếu có hai kim thu trong một LNB tương đương với một kim cho cực H (18v) và một kim cho cực V(13v), chúng được đặt vuông góc với nhau. Trong phân cực H khi nó hoạt động có nghĩa đầu thu đang cấp cho LNB một nguồn 18v được truyền trong dây cáp đồng trục. Cực V hoạt động thì đầu thu phải cấp nguồn 13v . Trong một thời điểm LNB chỉ hoạt động ở một phân cực nhất định.

 - Thanh chống nhiễu: Là thanh kim loại được gắn ở bên trong ống dẫn sống và sau kim thu.

Tùy thuộc vào loại LNB có số lược đầu ống dẫn sóng đầu ra khác nhau, một LNB có thể có nhiều ống dẫn sóng trung tần qua cáp đồng trục. cũng có loại LNB có các ống dẫn sóng trung tần đầu ra dành riêng cho từng phân cực của LNB.

LNB là gì? LNB giá bao nhiêu, LNB và linh kiện truyền hình cáp có liên quan

Mua LNB k+ ở đâu ?

Hãy đến với địa chỉ cung cấp các LNB và linh kiện truyền hình cáp có liên quan tại công ty AVA. Địa chỉ cung cấp các loại LNB như: LNB C Band Infosat M1, LNB C Band Infosat M2, LNB Ku Band Infosat K03, Norsat 3120 C-Band PLL ,...
