Node quang, Các loại Node quang cho hệ thống truyền hình cáp

Khái niệm của node quang

Node quang (bộ thu quang) là phần tử nằm trên đường ranh giới giữa cáp quang và cáp đồng trục, có nhiệm vụ cơ bản chuyển đổi tín hiệu điện cho đường xuống (và ngược lại) khuếch đại và phân phối trên mạng cáp đồng trục với 3 hoặc 4 đầu ra ở mỗi node.

Nguyên lí hoạt động của node quang

Tại đầu vào tín hiệu quang được chuyển thành tín hiệu cao tần (RF) qua điốt quang vào bộ khuếch đại. Tín hiệu cao tần (RF) được chia đều thành hướng vào hai khối tương tự nhau. Tại đây tín hiệu được khôi phục nhờ bộ cân chỉnh và bộ khuếch đại lên dẫn vào bộ chia. Tín hiệu lại tiếp tục được khôi phục nhờ bộ cân chỉnh và khuếch đại công suất trước khi đã ra cổng.

BẠN NÊN DÀNH THỜI GIAN XEM THÊM CÁC LOẠI NODE QUANG VÀ GIÁ CỦA NODE QUANG

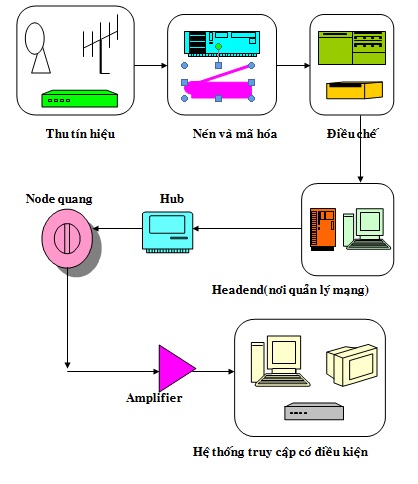

nguyên lý hoạt động của node quang

Tín hiệu hướng xuống đi qua khối diplexer sẽ đi qua cổng H ra cổng ra. Còn tín hiệu cao tần hướng lên sẽ đi qua cổng L vào khối combiner và được kết hợp với tín hiệu đến từ các cổng khác qua bộ lọc. Bộ lọc sẽ lọc lấy khoảng tín hiệu trong băng tần hướng lên (5MHz-65MHz).

Sau đó, được khuếch đại và được khuếch đại và được dẫn vào khối phát quang. Tại đây tín hiệu cao tần sẽ được chuyển thành tín hiệu quang điôt điện quang để truyền trung tâm trên các sợi cáp quang hướng lên.

Công dụng của node quang

Các chuẩn điện chạy trên nền cáp đồng trục thường có nhược điểm là tốc độ thấp, khoảng cách truyền ngắn và thường tỉ lệ nghịch với tốc độ. Do đó khi chúng ta truyền files, truyền hình ảnh thì đòi hỏi phải có băng thông lớn hàng trăm mbps. Do đó cần phải dùng tới cáp quang - thiết bị chuyển đổi quang điện.

Các thông tin về sản phẩm và mức giá của nó

► Node quang Infosat FTH-861A

Sản phẩm node quang Infosat FTH-861A là thiết bị quang điện được thiết kế đơn giản nhưng vẫn đảm bảo chức năng là chuyển đổi quang điện sang tín hiệu truyền hình (RF).

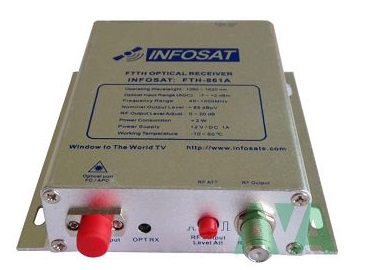

node quang Infosat FTH-861A

Sản phẩm có khối lượng 0.3kg và kích thước nhỏ gọn 113mm x82mm x 29mm, vỏ ngoài bằng nhôm đảm bảo thiết bị tản nhiệt tốt, hoạt động trong thời gian dài trong khoảng nhiệt độ môi trường từ 0 độ C đến +60 độ C. Được sản xuất tại Thái Lan.

Với mức giá của một sản phẩm tại AVA là 1.500.000VND, được bảo hành trong vòng 12 tháng, hàng mới 100%.

► Node quang Infosat LAT-AG02

Sản phẩm node quang Infosat LAT-AG02 được sử dụng ngoài trời, chức năng là chuyển đổi tín hiệu Video Audio sang tín hiệu RF, hỗ trợ 2 ngõ ra. Sản phẩm được kết hợp sử dụng trong hệ thống truyền hình cáp, các trung tâm Head-end… Được sản xuất tại Thái Lan.

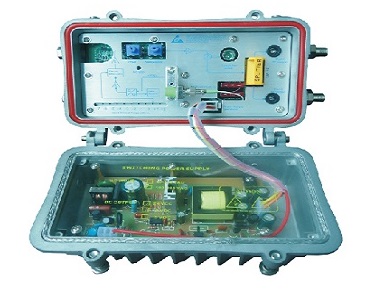

Node quang Infosat LAT-AG02

Với khối lượng nhẹ và kích thước nhỏ gọn, vỏ ngoài bằng nhôm đảm bảo thiết bị tản nhiệt tốt, hoạt động trong thời gian dài trong khoảng nhiệt độ môi trường từ -5 độ C đến +65 độ C.

Mức giá của một sản phẩm tại AVA là 3.200.000VND, được bảo hành trong 12 tháng, hàng mới 100%.

► Node quang Infosat HGN-9924

Sản phẩm node quang Infosat HGN-9924 là bộ chuyển đổi quang điện được sử dụng ngoài trời, chức năng là chuyển đổi tín hiệu quang sang tín hiệu truyền hình (RF) hỗ trợ 4 ngõ ra. Được sản xuất tại Thái Lan.

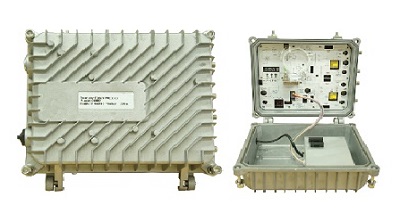

Node quang Infosat HGN-9924

Sản phẩm được kết hợp sử dụng trong hệ thống truyền hình cáp, các trung tâm Head-end... Khối lượng nhẹ và kích thước nhỏ gọn, vỏ ngoài bằng nhôm đảm bảo thiết bị tản nhiệt tốt, hoạt động trong thời gian dài trong khoảng nhiệt độ môi trường từ -5 độ C đến +65 độ C.

Mức giá của sản phẩm tại AVA là 3.200.000VND, được bảo hành trong 12 tháng, hàng mới 100%.

► Node quang Infosat AGN 4220

Sản phẩm node quang Infosat AGN 4220 là bộ chuyển đổi quang điện được sử dụng ngoài trời, chức năng là chuyển đổi tín hiệu quang sang tín hiệu truyền hình (RF) hỗ trợ 4 ngõ ra.

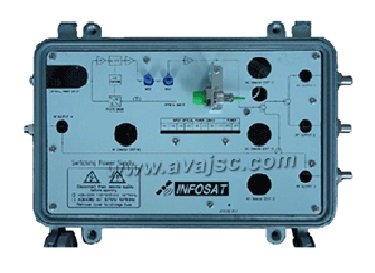

Node quang Infosat AGN 4220

Sản phẩm được kết hợp sử dụng trong hệ thống truyền hình cáp, các trung tâm Head-end... Bên cạnh đó, khối lượng nhẹ và kích thước nhỏ gọn, vỏ ngoài bằng nhôm đảm bảo thiết bị tản nhiệt tốt, hoạt động trong thời gian dài trong khoảng nhiệt độ môi trường từ -40 độ C đến +60 độ C.

Mức giá của sản phẩm tại Ava là 3.800.000VND, được bảo hành trong 12 tháng, hàng mới 100%.

► Máy thu quang Winersat WIR-750

Sản phẩm máy thu quang Winersat WIR-750 được thiết kế đơn giản nhưng vẫn đảm bảo chức năng là chuyển đổi tín hiệu quang sang tín hiệu truyền hình (RF). Được xuất sứ tại Taiwan.

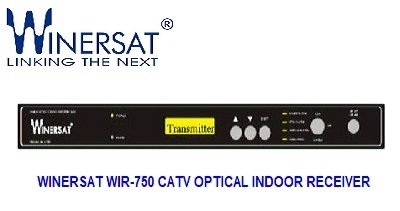

Máy thu quang Winersat WIR-750

Với khối lượng 5.5kg và kích thước 483 (L) × 370 (W) × 44 (H) mm phù hợp với tủ jack 19 inch. Được thiết kế có quạt tản nhiệt và vỏ ngoài bằng kim loại sơn tĩnh điện nên tản nhiệt tốt, hoạt động trong thời gian dài trong khoảng nhiệt độ môi trường từ 0 độ C đến +50 độ C.

Mức giá của sản phẩm tại AVA là 19.500.000VND, được bảo hành trong 12 tháng, hàng mới 100%.
